究極の関節式創外固定器ガイド：治癒中の関節運動を維持する5つの方法

この記事は、当社の包括的なガイドの一部です。 外固定器ソリューション：種類、臨床応用、骨折回復…

要約： 関節式外固定器は、精密なヒンジまたはスライドジョイントを備えており、骨折が安定している間に損傷した関節を動かし続けることができます。 🦴 関節周囲の損傷、特に肘の骨折脱臼の場合、その違いがすべてとなります。なぜなら、関節が固まると硬くなり、そのまま硬くなるからです。このガイドでは、これらのフレームがどのように機能するか、それらが役立つ4つの状況、ヒンジアライメント技術、リハビリテーション、およびシステムを調達する際に何を探すべきかについて説明します。.

⚖️臨床的ジレンマ：安定性と運動性

関節周囲骨折（関節の近くまたは関節内にあるもの）は、外科医を厄介な状況に置きます。.

骨は静止を望みます。. 骨片は仮骨形成のために静止させておく必要があり、静止型外固定器はそれを非常によく行います。しかし、問題は？隣接する関節を固定してしまうことです。.

軟骨は動きを望みます。. 🔄関節面は、周期的な圧迫負荷と関節液循環によって栄養されます。それを取り除くと、カウントダウンが始まります。

• 🧪 軟骨の劣化 —完全固定から2〜3週間以内に測定可能
• 🧗 関節包短縮 —関節包の進行性の線維性硬化
• 💪 筋萎縮 —機能喪失を悪化させる不使用による筋力低下
• ⚠️ 外傷後関節症の加速 —固定は関節の変性を早めます

これが、運動を可能にするフレームが閉じるために構築されたギャップです。骨折を保持し、関節を解放します。.

⚙️仕組み：設計原則

関節式外固定器内のヒンジ機構

システムは、 精密ヒンジアセンブリ を四肢の外側に配置し、関節の自然な回転軸を再現します。3つのコンポーネントがそれを機能させます。

• 🔩 近位構造： 関節より上の骨片（肘のフレームの場合は上腕骨）へのピン
• 🎯 ヒンジユニット： 解剖学的な回転軸と同軸に配置された精密機械加工された回転ジョイント
• 🔩 遠位構造： 関節より下のセグメント（同じ肘のフレームの場合は橈骨/尺骨）へのピン

患者が関節を曲げると、ヒンジはそれに合わせて回転します。全可動域、中断のない骨折整復。フレームは解剖学に逆らわず、それに従います。.

同軸アライメント：すべてを決める2 mm

ヒンジを解剖学的な回転軸に正確に配置することが、成功または失敗を左右する技術的なステップです。. 📐ヒンジがわずか2〜3 mmずれると、関節が動くたびに拘束が生じます。痛み、可動域の制限、および骨ピン界面への直接的な応力伝達が生じます。.

外科医が軸を見つける方法：

• 🩻 透視ガイド： 肘の屈曲伸展軸は、内側顆と滑車溝の中心を通ります。これは、外側顆に内接する円の中心として識別できます。軸ピンは、この点と同軸に配置され、その周りにヒンジが組み立てられます。.
• 🧭 専用アライメントガイド： 症例間で軸同定を再現可能にするメーカー固有のインストゥルメント
• 💻 ナビゲーションシステム： コンピューター誘導によるインプラント設置の新たな展開

適切に行われた場合、アライメントは患者に気づかれることなく、関節は単に動くだけです。不適切に行われた場合、屈曲のあらゆる角度が、インプラントが間違った場所にあることを全員に思い出させます。.

💡 多くの外科医が信頼を寄せる実践的な術中ヒント： 最終的な締め付けを行う前に、透視下で関節を完全に受動的な弧で動かしてください。屈曲および伸展時にインプラントがスムーズにトラッキングし、ピンと骨の界面に目に見えるギャップがない場合、軸は正しいです。弧中の抵抗またはピンサイトの「ワイパー現象」は、再配置が必要であることを示しています。 患者が手術台を離れる前に — 2週間後に痛みの報告が届いたときではありません。 すべての関節周囲骨折の治療に可動フレームが必要なわけではありませんが、治癒中の関節運動が重要な場合は、これらが典型的な適応症です。.

🏥関節式固定が役立つ4つの状況

重度の三徴（肘関節脱臼、橈骨頭骨折、および小頭骨折を伴う）は、ヒンジ付き外固定器による肘関節構築において最も要求が厳しく、最も一般的な適応症です。.

重度の肘の三重損傷：関節式外固定器が威力を発揮する場所

の 橈骨頭と小頭骨折が修復された後、損傷した靭帯はしばしば肘関節の不安定性を残します。安定化の足場がない場合、早期の運動は安全ではなく、強直に至ります。ヒンジ付きフレームが外部安定性を提供することで、患者は術後1〜3日という早い段階で屈曲・伸展運動を開始できます。💪 発表された症例群は、特に職場での活動を制限する伸展制限において、静的固定よりもヒンジ付き固定を常に支持しています。平均最終屈曲角は.

ヒンジ付きの場合、静的固定後の屈曲角100〜115°および伸展制限20〜30°と比較して。前腕回旋の結果も同様のパターンに従います。（常にそうであるように、結果は骨折の重症度、修復の質、および理学療法の遵守にかかっています。）

慢性後外側回旋不安定症（PLRI）および内側側副靭帯不全の靭帯再建術は、運動を継続しながら修復を保護するヒンジ付きフレームの恩恵を受けます。🛡️ 130–140° 関節面の重度の粉砕骨折（AO/OTAタイプC3）を伴う遠位橈骨骨折は、手関節固定フレームで管理される場合があります。動的な手関節固定器は、治癒中の屈曲・伸展を可能にし、静的固定が残す強直を和らげます。技術的な考慮事項については、当社の 10–15° 低侵襲外固定器挿入

孤立性肘靭帯不安定症

に関するガイドを参照してください。

関節を含む手首の骨折

軟部組織が損なわれた脛腓関節骨折脱臼（ピロン骨折、複雑な足関節脱臼）は、段階的な再建中に足底屈・背屈を可能にする関節式足関節フレームの恩恵を受けます。🦶 したがって、関節式フレームはすべての関節周囲骨折に適していますか？ いいえ — そして正直な適応症の設定が重要です。静的固定は、関節の関与がない骨幹部骨折、リハビリテーションを遵守できない患者、および一時的なダメージコントロール固定に適しています。運動を可能にする固定は、治癒中の関節運動が臨床的に重要かつ技術的に実行可能である場合に特に適応されます — 主に肘、手関節、および足関節です。.

足首の関節周囲骨折

静的外固定器

関節式フレーム 関節運動の許可.

📊可動フレーム対静止フレーム：正直なトレードオフ

関節式外固定器対静止固定の概要

適切にアライメントされたフレームは理学療法の障害ではなく、早期理学療法を安全にするプラットフォームです。理学療法は、 オープンフラクチャー救急管理ガイド.

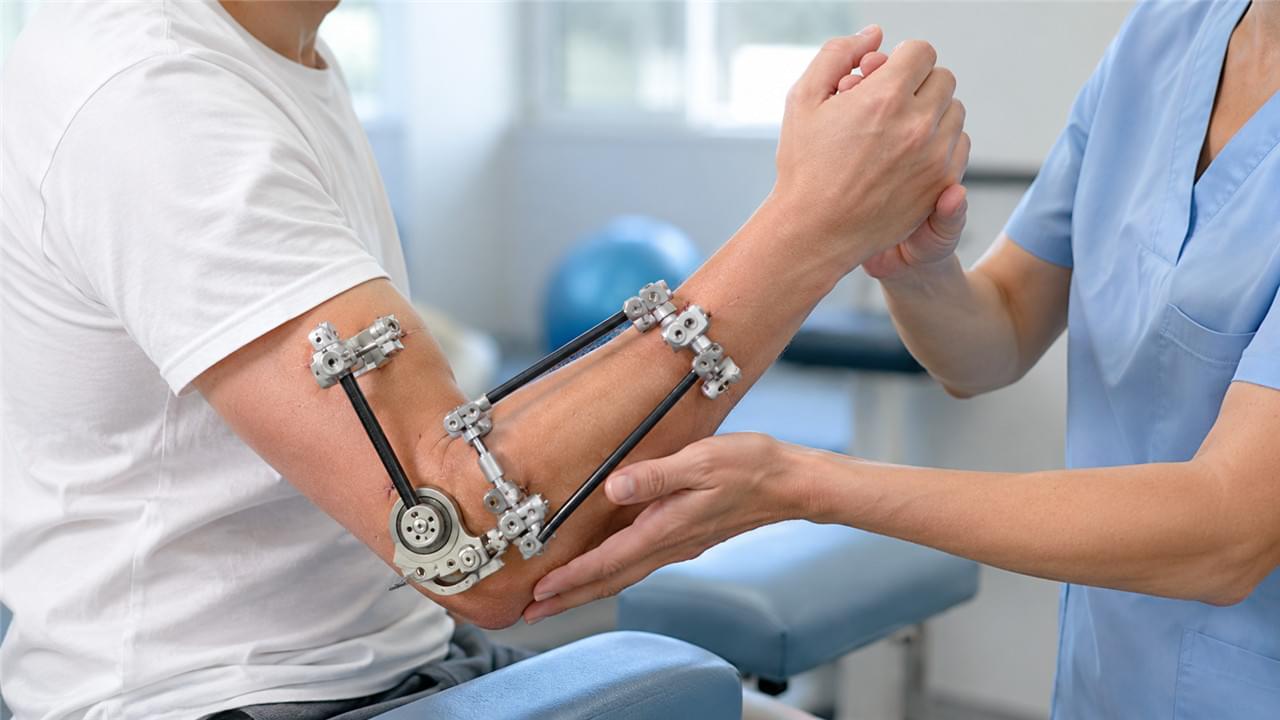

🩹リハビリテーション：フレームは治療ツールです

以内に開始する必要があります。🏃 フェーズ タイムライン

良好な転帰の最大の予測因子は、フレームそのものではなく、患者がプログラムを実際に実行するかどうかである。遵守は、固定そのものと同様に、外科的な注意を払うべきである。.

🧼 ピン刺入部のケアも同様に重要である。. プロトコルに従って生理食塩水またはクロルヘキシジンで毎日洗浄し、発赤や分泌物の有無を検査し、緩みがあれば速やかに対処することで、フレームは装着期間全体を通して使用可能となる。ピン路感染は、外部固定の最も一般的な合併症であり、最も予防可能なものである。 日々のケアが重要であることを理解している患者は、指示書を渡されただけの患者よりもはるかに遵守率が高い。退院時の会話に2分間の指導時間を組み込むことで、後々の数週間にわたる抗生物質治療を回避できる。 Vsun Medical 整形外科エンジニアリングチーム：.

優れたヒンジシステムと平均的なシステムを分けるもの

関節式外固定器の選択：5つの譲れない機能

「ヒンジは、システム全体の決定的な特徴である。ヒンジを評価または製造する際には、患者の役に立つか、それとも妨げになるかを決定する5つの要素がある。」

“精密機械加工による回転”

1. ⚙️ — 全ての範囲でスムーズ、スティクションなし、遊びなし 変換可能なロック
2. 🔒 — 高品質システムにより、状況に応じて（疼痛管理、軟部組織安静）ヒンジを静的固定にロックし、その後解除して運動を再開できる。この変換可能性は、真の臨床的利点であり、贅沢ではない。 透亮性コンポーネント.
3. 🩻 — ヒンジは透視検査の視野に入らないようにする必要がある ロープロファイルジオメトリ
4. 🪶 — 運動範囲全体で軟部組織へのインピンジメントを最小限に抑える 調整可能な軸位置
5. 🔧 — 解剖学的変異は例外ではなく規則であるため 「Vsun Medical の関節式外固定器ヒンジは、手術用グレードのチタン合金から ±0.05 mm の同心度公差で CNC 加工されており、治癒期間全体を通してスムーズで拘束のない動きを実現します。」

“Vsun Medical は、肘、手首、足首の関節周囲骨折用の関節式外固定器システムを提供しています — CNC 加工されたチタン合金ヒンジシステムは、”

🌍精密ヒンジシステムを世界中から調達

. 📦 GMP基準 と ISO認証 そして 2年間保証. 完全な

技術仕様を直接リクエスト → 外固定器製品ラインナップ または GMP準拠 · ISO認証 · 2年保証 · 精密ヒンジエンジニアリング.

関節周囲骨折分類に関する臨床的背景は、

AO Foundation から入手可能であり、肘関節骨折脱臼に関するガイダンスは , AAOS から入手可能である。 .
